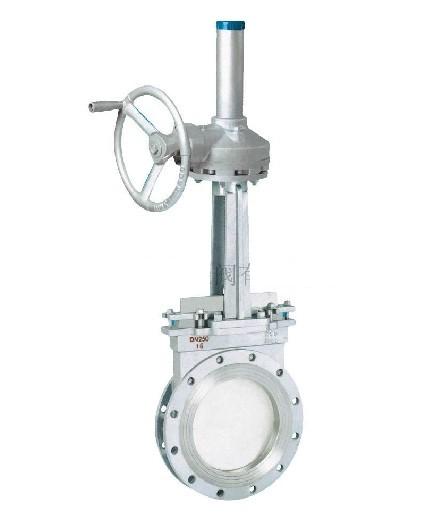

  产品名称： PZ573X/H伞齿轮对夹式刀型闸阀-上海铁王阀门
  产品型号： PZ573X/H


  咨询电话：021-51879176 黄先生
 相关产品
 PZ543X/H伞齿轮单夹式刀型闸阀-上海铁王阀门
 PZL73X/H链轮对夹式刀型闸阀-上海铁王阀门
 手动单夹式刀型闸阀-上海铁王阀门
 PZ573X/H伞齿轮对夹式刀型闸阀-上海铁王阀门

一、概述 PZ573X/H伞齿轮对夹式刀型闸阀-上海铁王阀门
PZ573伞齿轮对夹式刀型闸阀设计紧凑、占据空间小、重量轻、易于安装、耐磨防堵措施完善，便于维修，使用寿命长。广泛应用于飞灰处理、散状物料输送、化工厂、食品饮料、造纸、纸浆工业、工业污水、城市污水处理行业。
二、主要性能规范
公称压力 (MPa) 壳体试验 (MPa) 密封试验 (MPa) 工作温度 适用介质

1.0
 		 1.5
1.1
 ≤100℃
 纸浆、污水、煤浆、灰、渣水混合物
二、主要零部件材质
体、盖 闸板 阀杆 密封面
不锈钢、碳钢、灰铸铁 碳钢、不锈钢 不锈钢 橡胶、四氟、不锈钢、硬质合金
四、主要外形及连接尺寸
公称压力 DN L D1 D2 H n-M
0.6MPa 50 43 90 110 475 4-M12
60 46 110 130 500 4-M12
80 46 125 150 535 4-M16
100 52 145 170 605 4-M16
125 56 175 200 665 8-M16
150 56 200 225 765 8-M16
200 60 255 280 880 8-M16
250 68 310 335 1020 12-M16
300 78 362 395 1220 12-M20
350 78 412 445 1375 12-M20
400 102 462 495 1560 16-M20
450 114 518 550 1720 16-M20
500 127 568 600 1870 16-M20
600 154 670 705 2220 20-M22
700 165 775 810 2570 24-M22
800 190 880 920 3030 24-M27
900 203 980 1020 3430 24-M27
1000 216 1080 1120 3470 28-M27
1200 254 1295 1340 4230 32-M30
1.0MPa 50 43 160 125 475 4-M16
60 46 120 145 500 4-M16
80 46 135 160 535 4-M16
100 52 155 180 605 8-M16
125 56 185 210 665 8-M16
150 56 210 240 765 8-M20
200 60 265 295 880 8-M20
250 68 320 350 1020 12-M20
300 78 368 400 1220 12-M20
350 78 428 460 1375 16-M20
400 102 482 515 1560 16-M22
450 114 532 565 1720 20-M22
500 127 585 620 1870 20-M22
600 154 685 725 2220 20-M27
700 165 800 840 2570 24-M27
800 190 898 950 3030 24-M30
900 203 1005 1050 3430 28-M30
1000 216 1115 1160 3470 28-M30
1200 254 1325 1380 4230 32-M36
PZ573X/H伞齿轮对夹式刀型闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/40.html
