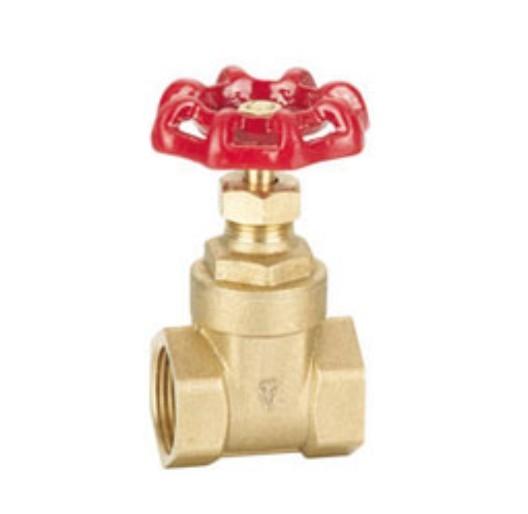

物料表 Z15W黄铜丝口闸阀-上海铁王阀门
|
序号 |
零件 |
材料 |
规格 |
|
1 |
阀体 |
黄铜 CW617N / HPb59-1 |
全部 |
|
2 |
阀盖 |
黄铜 CW617N / HPb59-1 |
全部 |
|
3 |
阀杆 |
黄铜 CW617N / HPb59-1 |
全部 |
|
4 |
压紧螺母 |
黄铜 CW617N / HPb59-1 |
全部 |
|
5 |
填料 |
聚四氟乙烯 |
全部 |
|
6 |
丝杆紧圈 |
黄铜 CW617N / HPb59-1 |
全部 |
|
7 |
闸板 |
黄铜 CW617N / HPb59-1 |
全部 |
|
8 |
手轮 |
铸铁 |
全部 |
|
9 |
手轮螺母 |
不锈钢 |
全部 |
规格表
|
公称通径DN |
通水孔直径d |
长度L |
中心高H |
手轮直径D |
|
15 |
12.7 |
43 |
72 |
55 |
|
20 |
17 |
45 |
77 |
55 |
|
25 |
21 |
52 |
87 |
60 |
|
32 |
25 |
55 |
95 |
60 |
|
40 |
32 |
66 |
110 |
72 |
|
50 |
38 |
76 |
124 |
80 |
|
技术规范： |
|
1.公称压力：1.6MPa
2.工作介质：冷热水、燃气、油等
3.工作温度：-20℃≤T≤150℃
4.管螺纹符合ISO228标准 | 黄铜丝口闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/49.html |
