  产品名称: 高温高压电站闸阀-上海铁王阀门
  产品型号: Z960Y


  咨询电话:021-51879176 黄先生
 相关产品
 高温高压电站闸阀-上海铁王阀门

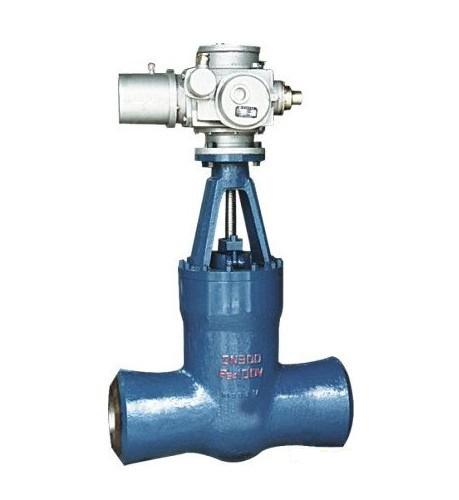

Z960Y高温高压电站闸阀-上海铁王阀门

执入标准Administer standard

● 制造与验收技术条件按日本火力发电用阀门标准E101和JB/T3595-93的规定;
● 结构长度按E101的规定或按用户提供尺寸
● 焊接坡口接电力工业管理标准78DG的规定或按用户提供尺寸。
● The manufalture and aueptanle specigication shan be based on the japanese standard E101 applied for the thermal powerand JB/T3595-93
● The length shall bein line with E101 or by user's speeification.
● Welding groove shan be in auordanle with power industrh spe-cification 78DG or hg user' specification
● The size in inclose is old production's size
性能规范Property and specifiecation
产品型号 Product type公称压力PN(MPa)Nominal pressure 试验压力(MPa)Test pressure 工作压力(MPa)Working pressure 工作温度(℃)Working temperature 适用介质Appicable medium
强度试验Sheel test 密封试验/上密封实验Seal test
Z960Y-250 25 37.5 27.5 - ≤425 水、蒸汽、Water,steam
Z960Y-320 32 48.0 36.0 - ≤425
Z960Y-P54100 - 30.0 22.0 P5410 ≤540 蒸汽 Steam
Z960Y-P54170 - 48.0 36.0 P5417 ≤540
主要零件材料Matecrial for main parts
零件名称Part name 材料牌号Material designation
阀体Body WCB WC6 WC9
阀板Disc WCB WC6 WC9
阀盖Bonnet 25 12Cr1Mo1VA
阀杆Stem 1Cr17Ni2 20Cr1Mo1VA
阀座Seat 25 12Cr1Mo1VA
密封环Sealing ring S软钢(增强柔性石墨)S soft steel (flexible graphite) S软钢S soft steel F软钢F Soft steel
填料Packing 增强柔性石墨Fexible graphite
支架Yoke WCB WCB或WC6
阀杆螺母Stem nut 45(ZCuZn25A16Fe3Mn3)
四开环Four piece ring 1Cr13 20Cr1MoVA
主要尺寸及重量Main dimensions and weight
公称通径DNNominal diameter 主要外形尺寸和连接尺寸(mm)Main external and connecting dimensions 电动装置Electric dewice 重量(kg)Weight
d L H L1 L2
Z960Y-250
100 84 406 1164 437 277 DZW45 234
125 100 483 1402 437 277 DZW60 343
175 158 711 1650 554 309 DZW180 638
225 200 864 1650 554 309 DZW180 654
300 280 1067 2106 764 398 DZW350 1973
Z960Y-320
100 96 533 1236 437 277 DZW60 291
125 118 610 1302 437 277 DZW60 315
150 148 762 1403 526 283 DZW90 672
175 148 762 1650 554 309 DZW180 684
225 222 1041 1650 554 309 DZW180 696
Z960Y-P54100V
175 148 762 1650 554 309 DZW180 683
225 222 1041 1650 554 309 DZW180 704
250 222 1041 1795 554 309 DZW180 1214
300 294 1245 2080 554 309 DZW250 2125
Z960Y-P54170V
125 98 630 1230 437 277 DZW60 312
225 186 1060 1680 554 309 DZW180 1401
300 278 1397 2265 764 DZW500 2834
325 310 1448 2265 690 398 DZW500 2632
350 338 1550 2536 715 DZWC-4 5591
高温高压电站闸阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/63.html
