  产品名称: BQ340F/H上装式偏心半球阀-上海铁王阀门
  产品型号: BQ340F/H


  咨询电话:021-51879176 黄先生
 相关产品

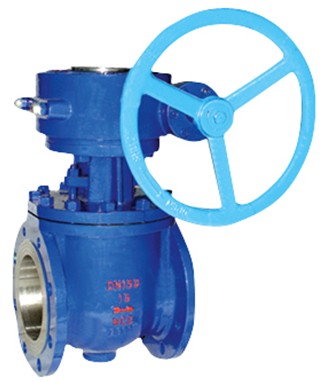

 BQ340F/H上装式偏心半球阀-上海铁王阀门


BQ340F/H上装式偏心半球阀-上海铁王阀门

一、BQ340F/H上装式偏心半球阀主要性能规范 Main specifications:

公称压力 Nominal pressure 0.6 1.0 1.6 2.0 2.5 4.0 5.0 6.4 10
壳体试验压力 Shell test pressure 0.9 1.5 2.4 3.0 3.8 6.0 7.5 9.6 15
高压密封试验 High pressure tight test 0.66 1.1 1.8 2.2 2.8 4.4 5.5 7.1 11
适用介质及温度℃
Applicable media & Temperature
DYQ40型 水、蒸汽、纸浆等溶液
Water,vapor,pulp,and other solutions,t≤180℃
DYQ40型 天然气、煤气、液化气、原油、重油 Natural gas,coal gas,liquefied gas,crude oil,and heavy oil,t ≤425℃
DYQ40型 溶液、矿浆、氧化铝粉、煤粉、煤灰、含尘气体、废渣等
Solution,Ore oar,Alumina powder,coal fines,coal ash,dusty gas,
waste residues,etc.t ≤300℃
二、BQ340F/H上装式偏心半球阀主要零件材质及代号 Materials and codes of main parts:
零件名称
Name of part
DYQ40型 DYQ40型 DYQ40型
阀体
Valve body
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
碳钢WCB/不锈钢CF8
Carbon steel WCB
stainless steel CF8
阀杆
Valve stem
2Cr13/304 2Cr13/304 2Cr13/304
阀芯密封副
Sealing set for valve body
WCB/CF8+Cr WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
阀座密封副
Sealing set for valve seat
PTFE/Molon WCB/CF8+硬化合金钢
WCB/CF8+Hardens alloy steel
特种硬化合金钢质
JK117/17Co合金
Special hardened alloy
steel JK117/17Co alloy steel
说明:1、本产品法兰连接尺寸按GB/T 9113.1-2000.ASME/ANSI 16.5规定的突面法兰;
    2、结构长度参照GB 12221-2005,ASNE B16.10的规定;
    3、制造和验收技术条件参照GB12237-89,API 6D;
    4、压力试验按JB/T9092-1999,GB/T13927-92,AP1598的要求。
公称压力
PN
公称通径
DN(mm)
尺寸(mm)
L D K d b z-d0 Hw Hd
1.0
MPa
100 229 220 180 156 22 8-φ18 330 380
125 254 210 210 184 22 8-φ18 345 405
150 267 240 240 211 24 8-φ22 370 440
200 292 295 295 266 24 8-φ22 405 470
250 330 350 350 319 26 12-φ22 480 540
300 403 400 400 370 26 12-φ22 520 580
350 430 460 460 429 26 16-φ22 570 630
400 530 515 515 480 26 16-φ26 630 710
450 580 565 565 530 28 20-φ26 690 770
500 660 620 620 582 28 20-φ26 740 820
600 840 725 725 682 34 20-φ30 840 940
700 900 840 840 794 34 24-φ30 960 1040
800 1000 950 950 901 36 24-φ33 1080 1180
900 1100 1050 1050 1001 38 28-φ33 1190 1280
1000 1200 1160 1160 1112 38 28-φ36 1310 1420
1200 1300 1380 1380 1328 44 32-φ39 1420 1530
1400 1500 1590 1590 1530 48 36-φ42 1540 1650
1.6
MPa
100 229 180 180 156 22 8-φ18 330 380
125 254 210 210 184 22 8-φ18 345 405
150 267 240 240 211 24 8-φ22 370 440
200 292 295 295 266 24 12-φ22 405 470
250 330 355 355 319 26 12-φ26 480 540
300 403 410 410 370 28 12-φ26 520 580
350 430 470 470 429 30 16-φ26 570 630
400 530 525 525 480 32 16-φ30 630 710
450 580 650 585 548 40 20-φ30 690 770
500 660 770 650 609 44 20-φ33 740 820
600 840 840 770 720 54 20-φ36 840 940
700 900 950 840 794 40 24-φ36 960 1040
800 1000 1050 950 901 42 24-φ39 1080 1180
900 1100 1125 1050 1001 44 28-φ39 1190 1280
1000 1200 1255 1170 1112 46 28-φ42 1310 1420
1200 1300 1485 1390 1328 52 32-φ48 1420 1530
1400 1500 1590 1590 1530 58 36-φ48 1540 1650
BQ340F/H上装式偏心半球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供,如需转载请注明资料来源:http://www.899sx.com/products/detail/648.html
