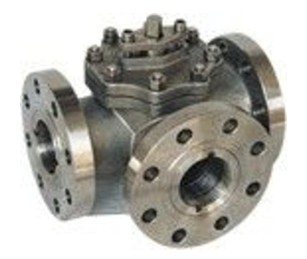

一、Q44H/Y,Q45H/Y三通硬密封球阀产品说明：
硬密封三通球阀，型号：Q44H/Y,Q45H/Y，硬密封三通球阀有T型和L型。T型能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。L型只能连接相互正交的两条管道，不能同时保持第三条管道的相互连通，只起分配作用。：
二、Q44H/Y,Q45H/Y三通硬密封球阀产品特点：
1、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，可靠性高，设计实现了轻量化
2、三通球芯分T型和L型，使用寿命长，流通能力大，阻力小
3、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。
三、Q44H/Y,Q45H/Y三通硬密封球阀主要性能范围：
公称压力
PN(MPa) |
试验压力 |
| 壳体 |
高压液密封 |
低压液密封 |
| 1.6 |
2.4 |
1.76 |
0.6 |
| 2.5 |
3.75 |
2.75 |
| 4.0 |
6.0 |
4.4 |
| CLASS150 |
3.0 |
2.2 |
| 适用工况 |
适用介质 |
水、油品、气等非腐蚀介质和酸碱腐蚀介质 |
| 适用温度 |
-28～350℃ |
| 应用规范 |
连接法兰 |
JB79-59 GB9113、
HG20592-97、 ANSI B16.5 |
| 检验试验 |
JB/T 9092-99、API598 |
四、Q44H/Y,Q45H/Y三通硬密封球阀主要零件材料：
| 零件名称 |
材质 |
| GB |
ASTM |
| 阀体、阀盖 |
WCB |
A216-WCB |
| 密封圈 |
PTFE、对位聚苯 |
PTFE、对位聚苯 |
| 球体 |
1Cr18Ni9Ti |
SS 304 |
| 阀座、阀杆 |
2Cr13 |
A246-416 |
| 双头螺栓 |
35CrMoA |
A193-B7 |
五、Q44H/Y,Q45H/Y三通硬密封球阀国标连接尺寸和外形 PN1.6MPa：
| 型号 |
公称通径
DN(mm) |
尺寸(mm) |
| L |
L2 |
D |
D1 |
D2 |
b |
f |
Z-d |
H |
W |
|
16C
(P)
(R) |
15 |
150 |
72 |
95 |
65 |
45 |
14 |
2 |
4-14 |
95 |
130 |
| 20 |
160 |
80 |
105 |
75 |
55 |
14 |
2 |
4-14 |
110 |
130 |
| 25 |
180 |
90 |
115 |
85 |
65 |
14 |
2 |
4-18 |
120 |
140 |
| 32 |
200 |
100 |
135 |
100 |
78 |
16 |
2 |
4-18 |
144 |
180 |
| 40 |
220 |
110 |
145 |
110 |
85 |
16 |
3 |
4-18 |
152 |
220 |
| 50 |
240 |
120 |
160 |
125 |
100 |
16 |
3 |
4-23 |
182 |
240 |
| 65 |
260 |
130 |
180 |
145 |
120 |
16 |
3 |
4-18 |
193 |
270 |
| 80 |
280 |
140 |
195 |
160 |
135 |
20 |
3 |
8-18 |
217 |
350 |
| 100 |
320 |
160 |
215 |
180 |
155 |
20 |
3 |
8-18 |
245 |
500 |
| 125 |
380 |
190 |
245 |
210 |
185 |
22 |
3 |
8-18 |
282 |
600 |
| 150 |
440 |
220 |
280 |
240 |
210 |
24 |
3 |
8-23 |
319 |
1000 |
| 200 |
550 |
260 |
335 |
295 |
265 |
26 |
3 |
12-23 |
380 |
1300 |
| 250 |
670 |
310 |
405 |
355 |
320 |
30 |
3 |
12-25 |
460 |
1700 |
| 300 |
720 |
370 |
460 |
410 |
375 |
30 |
3 |
12-25 |
520 |
2100 | Q44H/Y,Q45H/Y三通硬密封球阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/654.html |
