产品名称： |

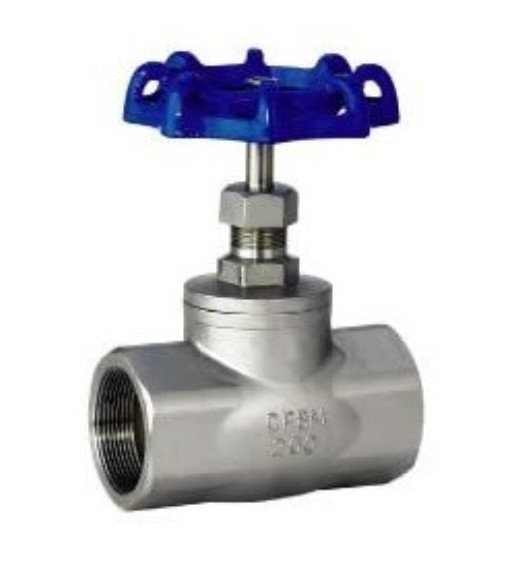

不锈钢丝口截止阀-上海铁王阀门 |
| |
产品型号： |
J11W |
| |
|
| |
 |
| |
咨询电话：021-51879176 黄先生 |
|
|
 |
|
不锈钢丝口截止阀-上海铁王阀门
产品引用标准：
螺纹可按BSPT、BSP、NPT、DIN259/2999生产
主要性能规范：
公称压力：PN≤1.6Mpa 适用介质：水、油、酸 适用温度：T≤180℃
产品结构特点：
硅溶胶精密铸造不锈钢阀体、阀盖
适用于水、油、汽及某些腐蚀性流体介质
常温额定工作压力为200PSI（1.6Mpa）
主要零件的材料说明：
|
ITEM |
部件 |
材质 |
|
1 |
阀体 |
CF8/CF8M |
|
2 |
闸瓣 |
304/106 |
|
3 |
阀杆 |
316 |
|
4 |
阀盖 |
CF8/CF8M |
|
5 |
密封垫 |
PTFE |
|
6 |
平垫 |
304/106 |
|
7 |
填料 |
PTFE |
|
8 |
压环 |
304/106 |
|
9 |
压盖 |
CF8/CF8M |
|
10 |
手轮 |
ALUMNUM ALLOY |
|
11 |
铭牌 |
ALUMNUM ALLOY |
|
12 |
螺母 |
304 | 主要外形尺寸：
|
SIZE
|
d
|
L
|
D1
|
H
|
Cv FACTORY |
|
1/2 |
15 |
66 |
70 |
100 |
3.8 |
|
3/4 |
20 |
80 |
70 |
106 |
7.0 |
|
1 |
25 |
90 |
80 |
118 |
11.0 |
|
1-1/4 |
32 |
105 |
100 |
134 |
21.0 |
|
1-1/2 |
40 |
120 |
100 |
152 |
29.0 |
|
2 |
50 |
141 |
110 |
172 |
50.0 | 不锈钢丝口截止阀-上海铁王阀门资料来自上海铁王阀门有限公司提供，如需转载请注明资料来源：http://www.899sx.com/products/detail/94.html |
|
|
|
